OU
FAIRE MA SALLE HOME-CINEMA ?
La question m'effleure l'esprit sans cesse depuis mon armée (1990)
où j'ai découvert le Home-Cinéma grâce aux diverses
revues sur le HOME-CINEMA.
Depuis 2002, je suis locataire d'une maison jumelée des deux côtés
et la faible grandeur de ma salle à manger me contraint d'abandonner
mon projet Salle HC :-(
Il y a 7 mois, je me suis lancé à la recherche d'un logiciel
informatique partout dans ma maison et je descendis à la cave pour
le chercher dans les cartons. Je m'installais sur un tabouret pour fouiner
et d'un coup, je me suis mis à regarder cette cave et me suis laissé
porter par mon imagination. Que donnerait une salle HC dans cette cave crasseuse
et relativement petite il faut l'avouer :-)
D'un coup, j'ai récupéré le mètre, imaginé
la forme de la pièce, les cloisons, le défoncement de l'escalier
de meunier pour un escalier "normal" et je remontais de la cave
ensuite, certe sans avoir trouvé mon logiciel mais avec une seule chose
en tête, dessiner et dessiner des plans pour voir si ma futur salle
HC peut tenir dans cette cave.
Après 2 mois de plan, OUI une salle est possible !!!!!!! Les plans
sont fait jusqu'au moindre détail et le budget est calculé,
la maison est à moi en septembre et je décide de baratiner ma
femme pour ce projet de fou, car c'est un projet de fou...
 |
 |
 |
|
La
sortie de cave à gauche a été condamnée
pour accueillir le système VMC |

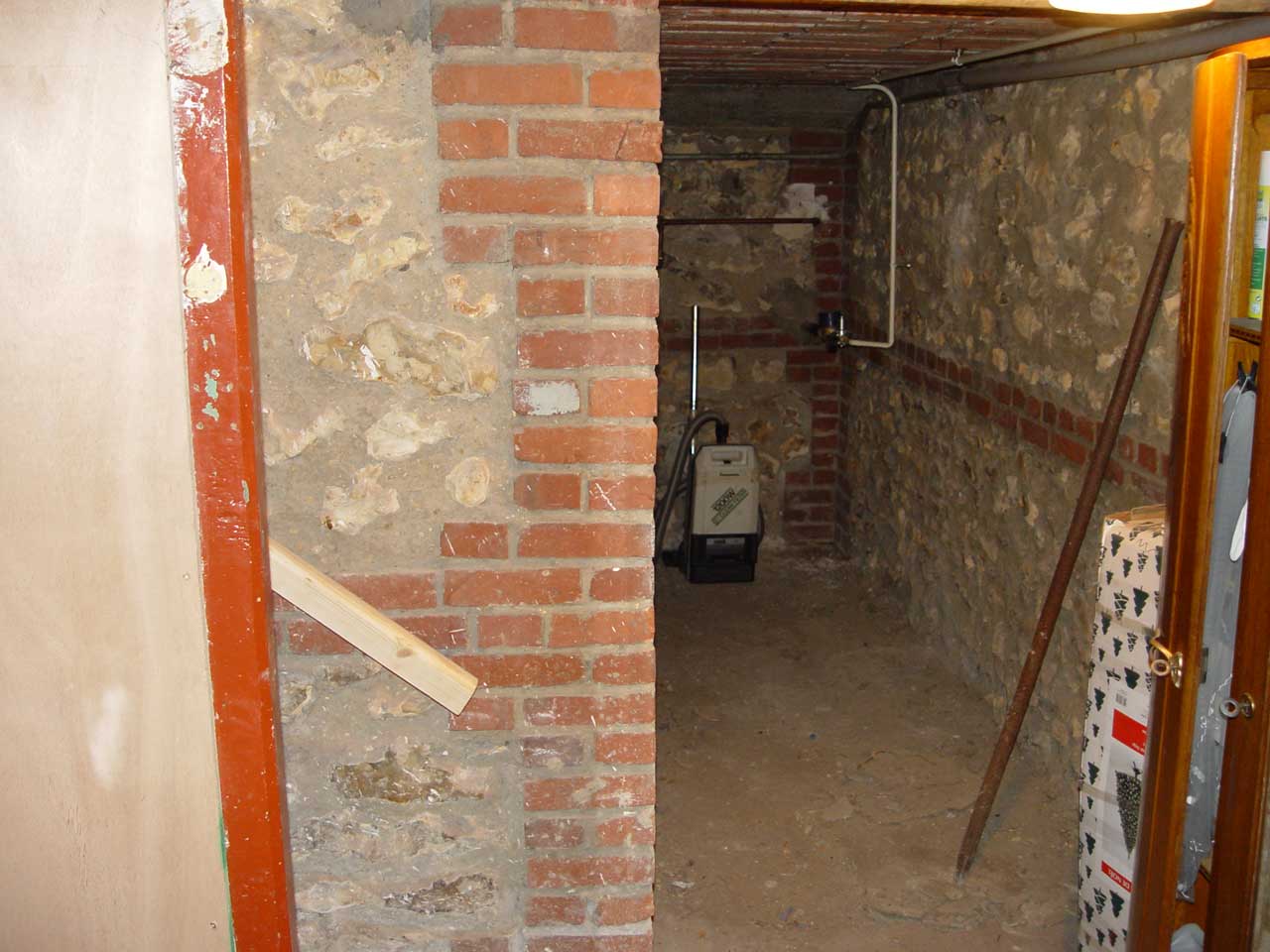

Au fond
sera la cave à vin (et débarras) et juste à gauche,
un escalier neuf |

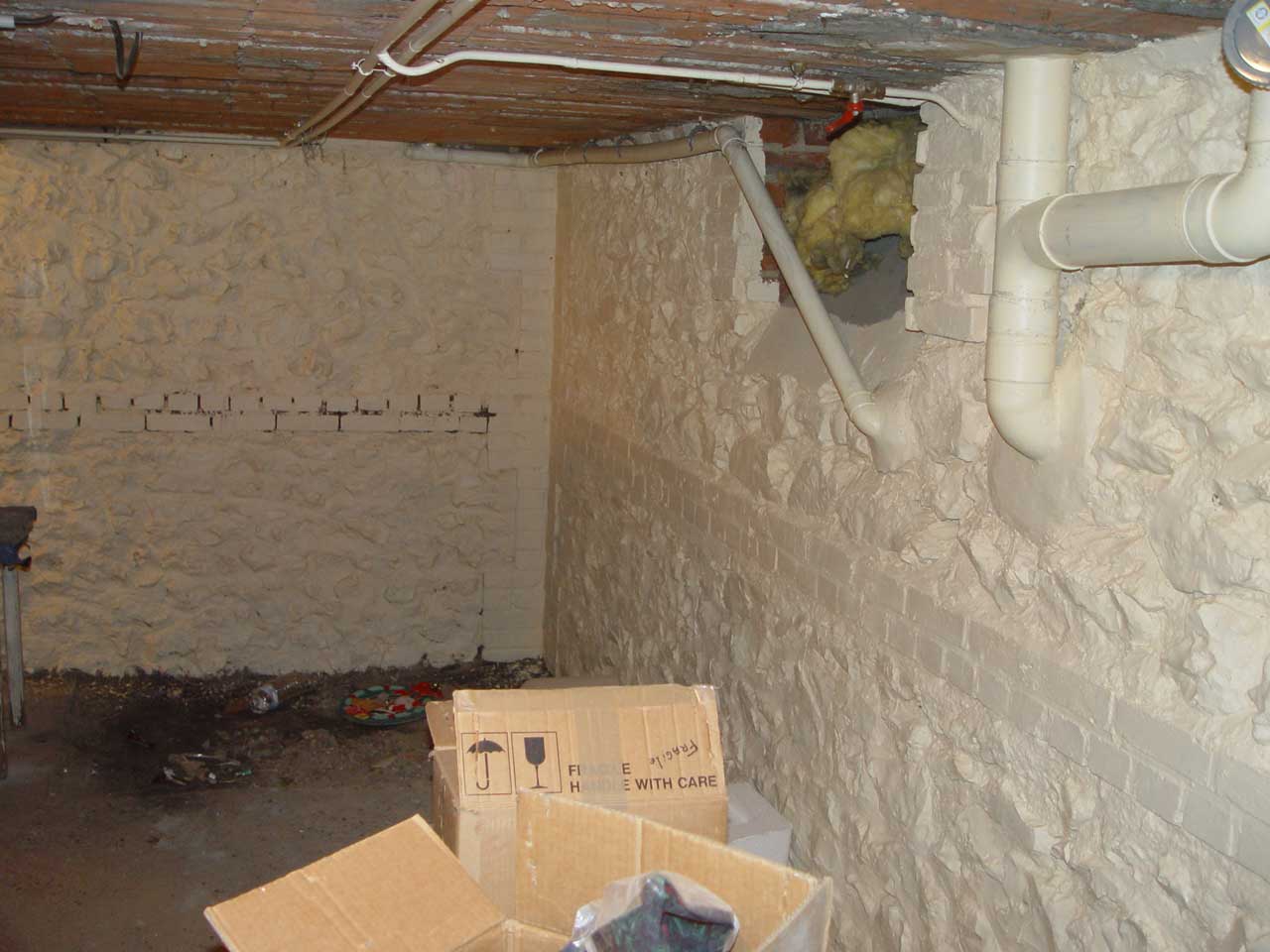

Un
durcisseur des joints à base de résine |
MES OUVRIERS :
Et oui, je dois féliciter mes "ouvriers" , à
savoir, mon père REMY qui m'a donner un coup de pouce énorme,
tant moral que physique car il a toujours cru à ce projet et mes ambitions
et ça, c'est la plus belle chose qui soit.
Mon second ouvrier du samedi,
c'est Jean-Philippe, mon cousin, qui nous a donné un sérieux
coup de pouce pendant les travaux et surtout le placo (et ses astuces ;-))
Un grand merci aussi à ma mère qui se tapait les gosses et ce
tous les jours après l'école dur dur :-)
LES TRAVAUX :
LE SOL :
1ère chose à faire, la hauteur, 1.92m sans le faux plafond,
il faut creuser.
Je commande un marteau-piqueur et hop c'est parti pour le déblaiement
de plus de 30 tonnes de gravats, touvelant... 70cm à creuser sur plus
de 30m2.
Ce n'est pas le tout de creuser mais les fondations ouille, il faut renforcer
les fondations en béton armé tout autour de la cave et ça
ce n'est pas une mince affaire et nous avons perdu beaucoup de temps pour
avoir l'avis de gens qualifiés !!
Je dois avouer que ma cave est saine au niveau humidité mais j'ai opté
pour un recouvrement des joints entre les pierres par un mélange de
résine pour éviter que les joints s'éfrites à
la longue (quoique biodégradable donc ca ne fera que gagner du temps).
Plus d'un moins et demi pour réaliser ce chantier de déblaiement
et renfort de fondations et ensuite, mise en place de la chappe béton
où je reconstitue un podium pour les fauteuils et deux marches au centre
de la salle.
J'ai entendu parlé sur le forum que les projos avaient tendance à
chauffer, j'ai donc prévu dans la dalle béton, un tube PVC de
100 qui part du centre de la pièce vers la sortie de cave (où
sera le moteur VMC) relié directement sur le moteur VMC et extrait
vers l'extérieur.
Idem pour le cordon YUV, secteur 220v et cordon VGA pour le PC au Z1 tout
est dissimulé dans le sol avec des gaines PVC (modification car en 2011, je passe en HDMI, je vire le cordon YUV et je branche mon SANYO PLV-Z800)
 |
 |

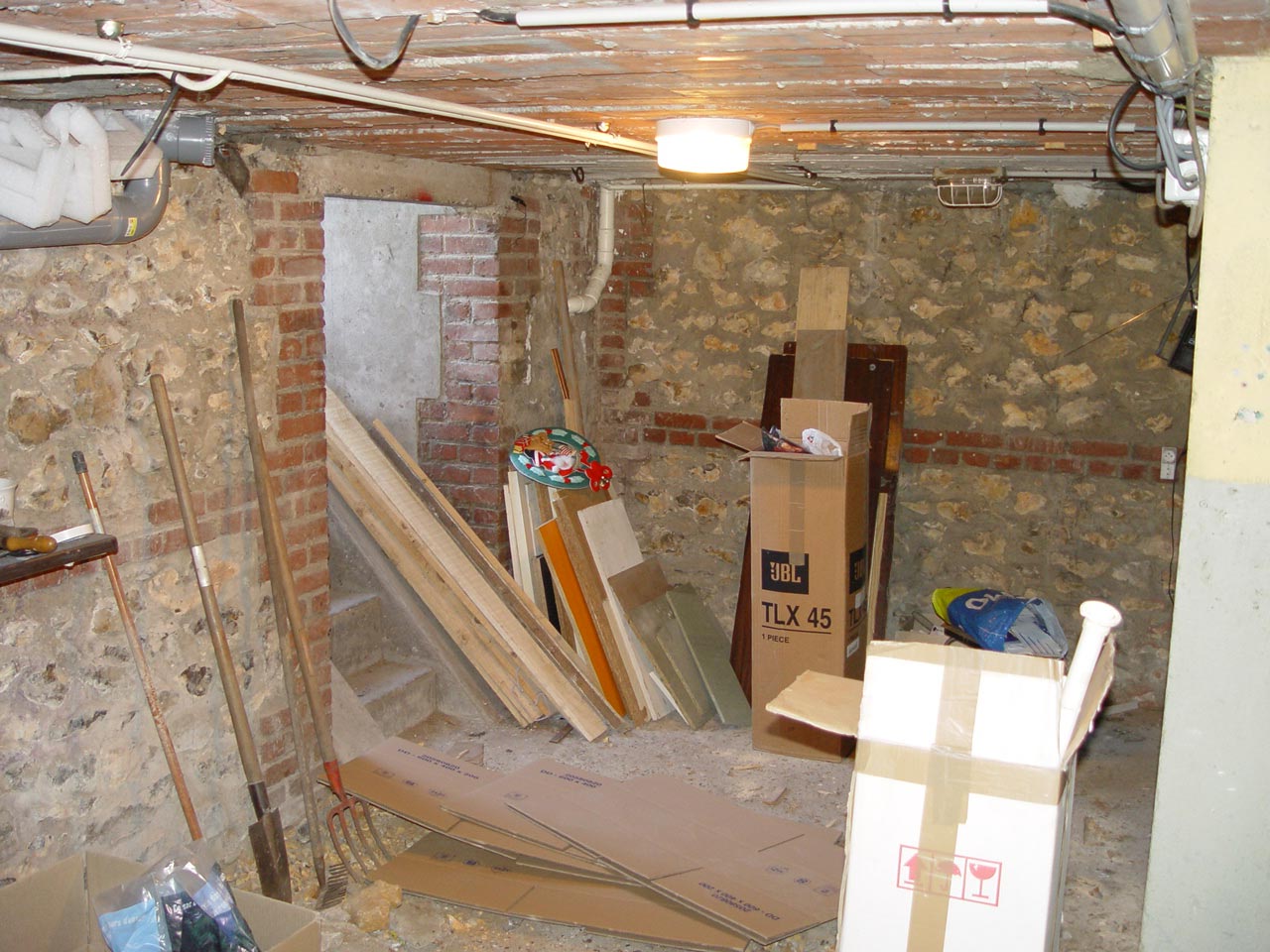

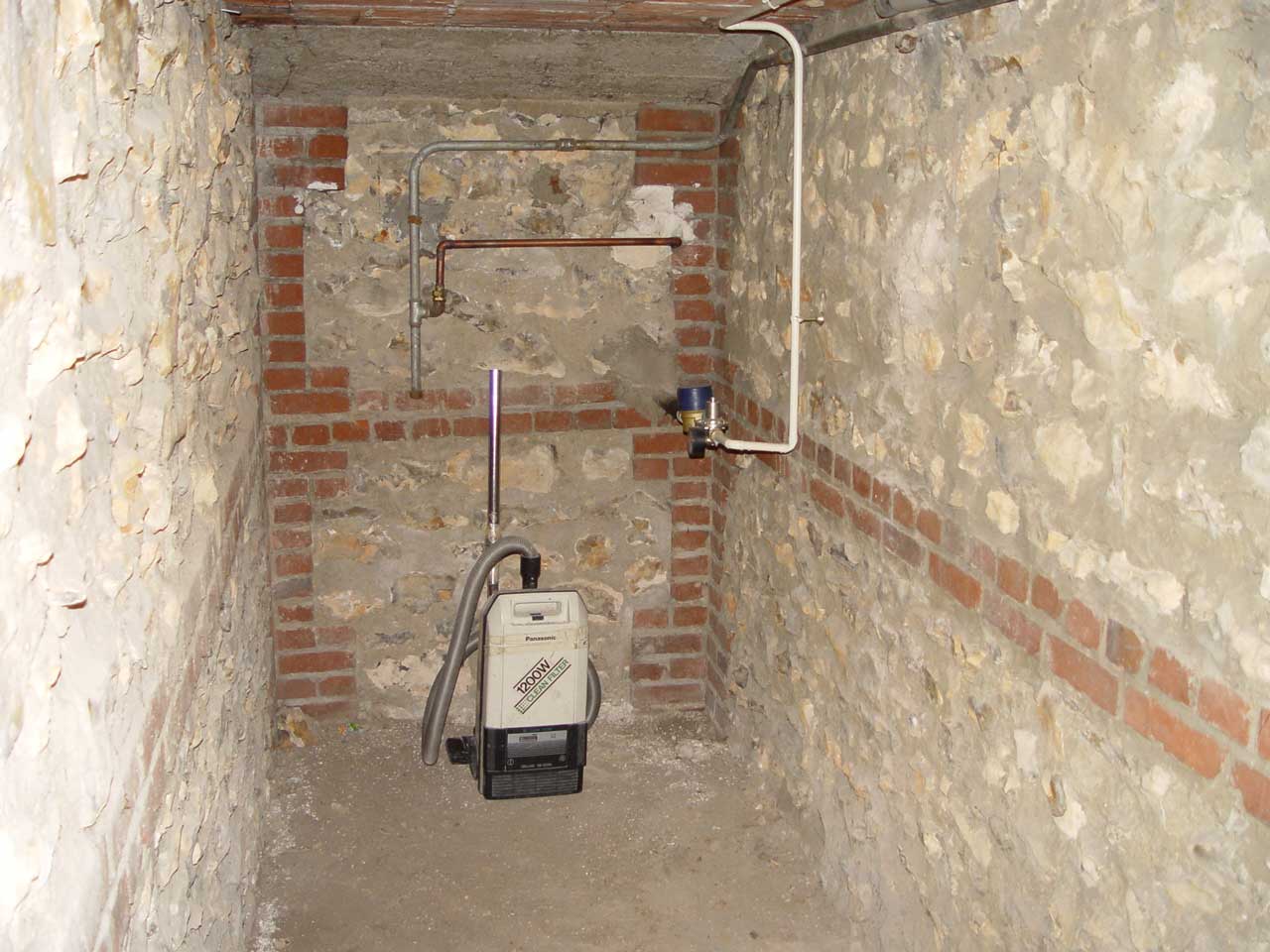

AVANT |

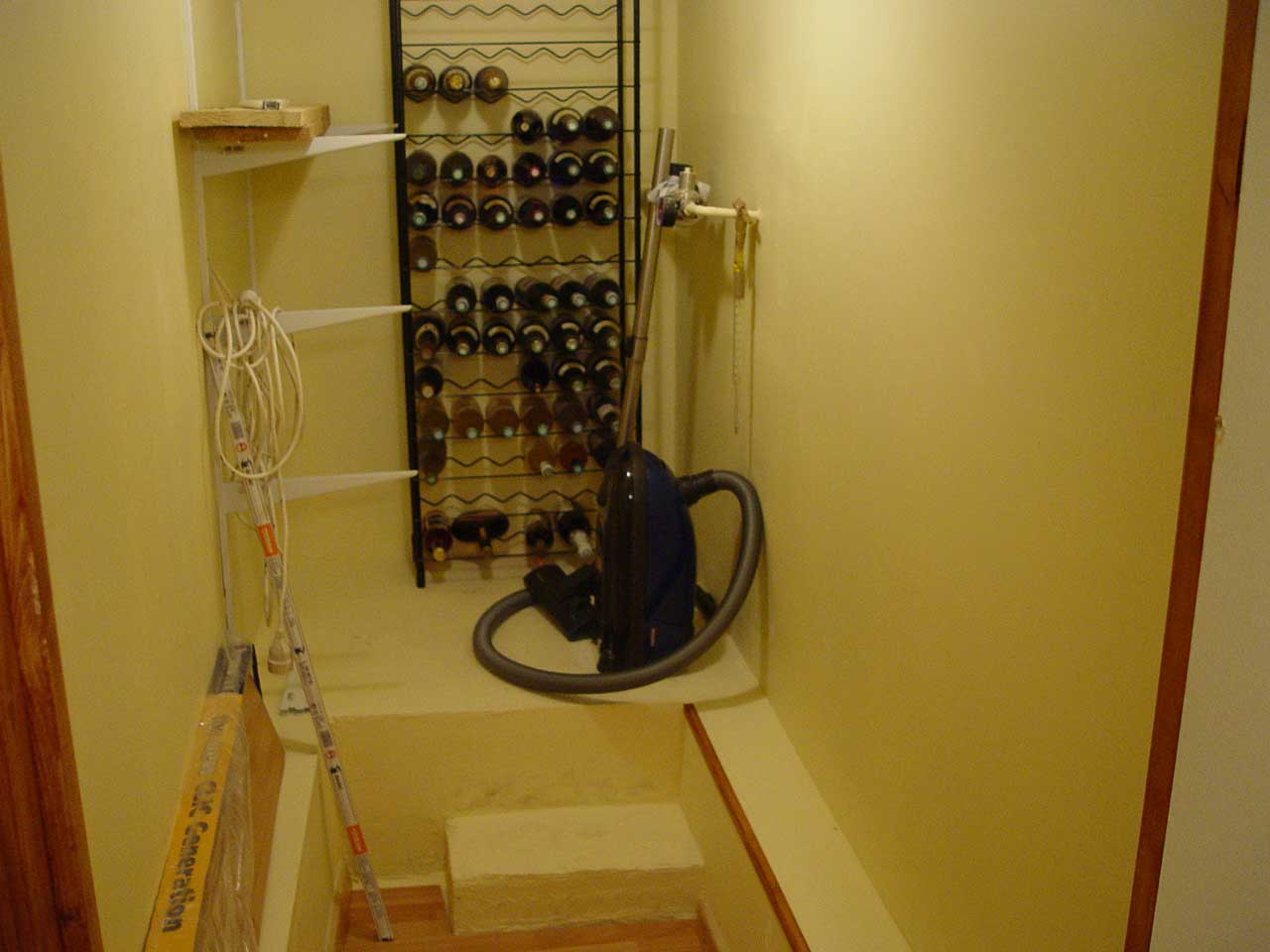

APRES |
LE PLAFOND :
Aie aie, là c'était terrible, il nous a fallu trouver un système
pas trop cher pour éviter que les basses fréquences pénètrent
dans la chappe béton de la maison. Nous voulions acheter des cavalier
BPB PLACO accoustique mais c'est extrèmement cher donc, système
D, on les a fabriqué maison, avec des cavaliers standards, on a collé
des morceaux de caoutchouc sur les cavaliers (puis écrasé sur
toute la partie) et siliconné les tiges filetées au plafond
au point de contact des cavaliers. Ensuite, nous avons mis 10cm de laine de
roche puis des panneaux de BA13 sur des rails F530.
Je précise que le plafond n'est pas relié avec le SAS, cad que
j'ai volontairement coupé le plafond avec une cloison de 26cm et une
porte accoustique qui permets au son de "mourir" dans l'escalier.
Donc au total, la porte de la salle HC + la porte où se trouve le débarras
+ la porte en haut de l'escalier font le SAS. Dans la cuisine on n'entend
pas du tout le son en pleine puissance mais parfois on entend une très
légère sensation de vibration" mais ça reste très
discret. Faut dire que l'ENERGY S10.02 arrache grave dans les explosions :-)
 |
 |

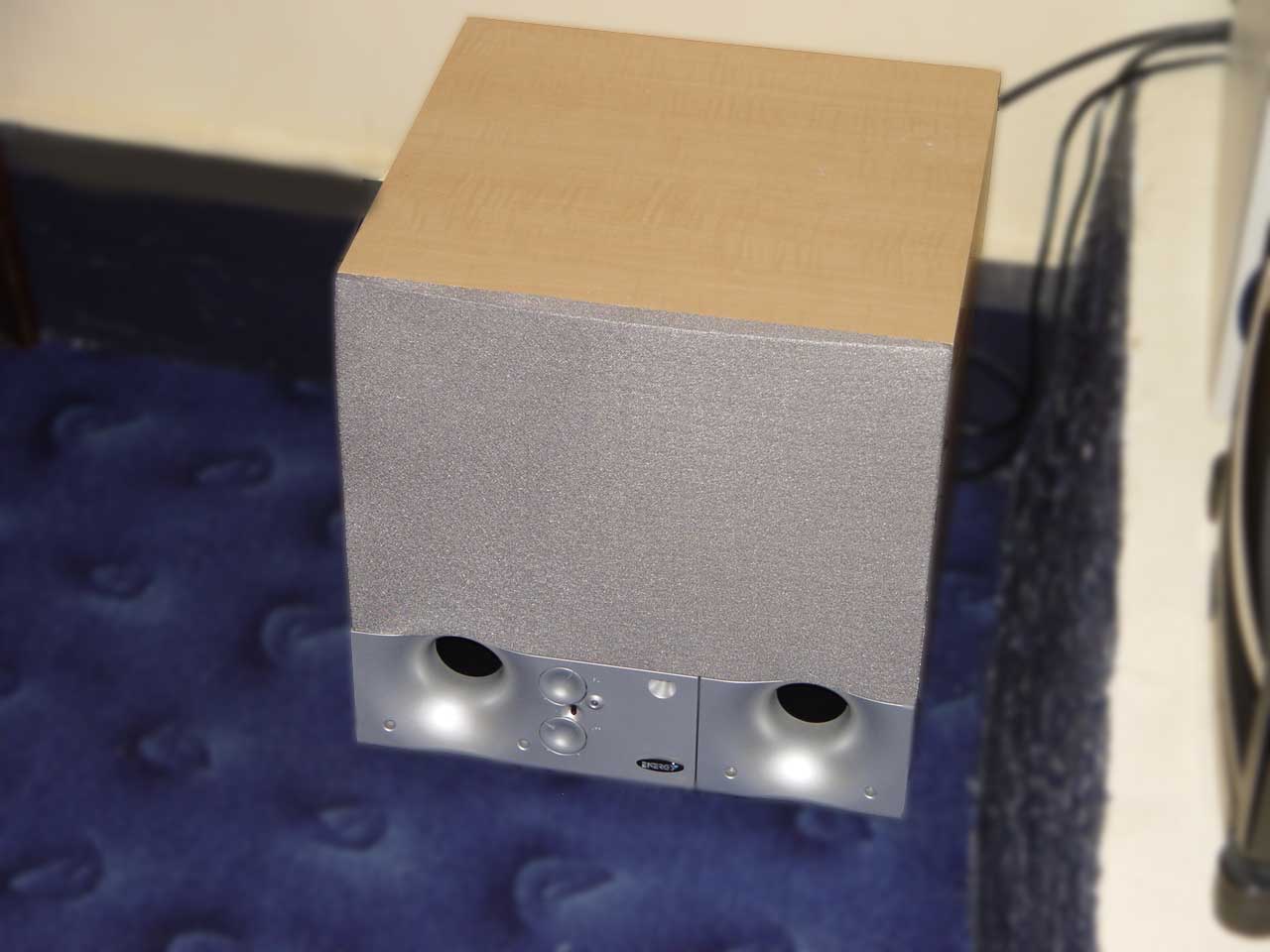

Le
voici mon ENERGY S10.02 ahhhh la bête... |

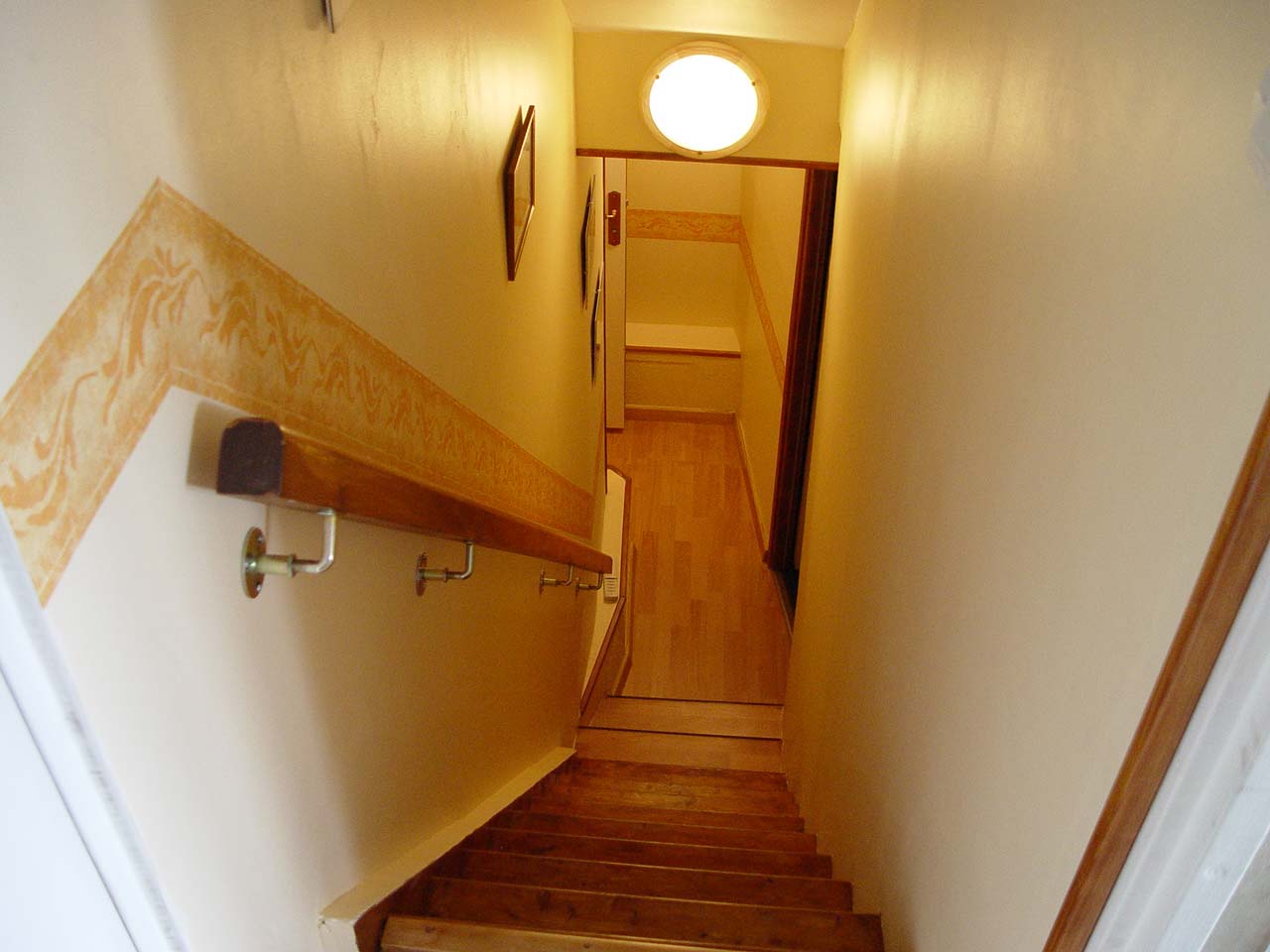

Un
escalier neuf et une isolation "blindée" qui me sert
de SAS pour le son ! La cloison de droite qui rend sur la salle fait
26 cm ! |
LES MURS :
Et bien les murs, nous avons isolé le SAS en 5cm de laine accoustique
+ No BRUIT un produit accoustique à base de bitume puis 26cm de cloison
entre le SAS et la SALLE HC puis 10cm de laine de roche dans la totalité
de la cave recouvert de BA13.
Je n'ai rien fixé aux murs pierres silex, il y a donc un vide d'air de quelques CM tout autour de la salle, le plafond est renforcé
au niveau accoustique donc j'ai fixé mes murs sur ce plafond en BA13
via des cornières alu puis j'ai fixé les bas des murs sur un
matelas de mousse polymère.
J'ai également prévu une corniche pour la déco au passage
:-)
LA VMC et le BRUIT :
J'ai opté pour la VMC pour permettre une bonne aération, comme
je le dis plus haut, une aspiration d'air se fait par le caisson du vidéoprojecteur et une bouche d'aspiration de 150 est fixé dans le haut du
mur.
J'ai prévu également une aspiration dans un recoin où
se trouve mes compteurs gaz et eau qui me servira de cave à vin et
débarras.
Comme vous pouvez le voir sur les photos, j'ai créé une chicane
pour éviter que le son ne sorte vers l'exterieur, j'ai collé
des morceaux triangulaire de DOUBLISSIMO en quinconce à l'intérieur
de la chicane pour freiner le son. Résultat assuré, AUCUN SON
ne passe dehors même à un niveau extrèmement fort.
Quand je dis DOUBLISSIMO (platre + polysthyrène spécial accoustique)
c'est pour éviter les panneaux de laine de roche où ses particules
peuvent être dangereux à l'intérieur de la pièce.
 |
 |

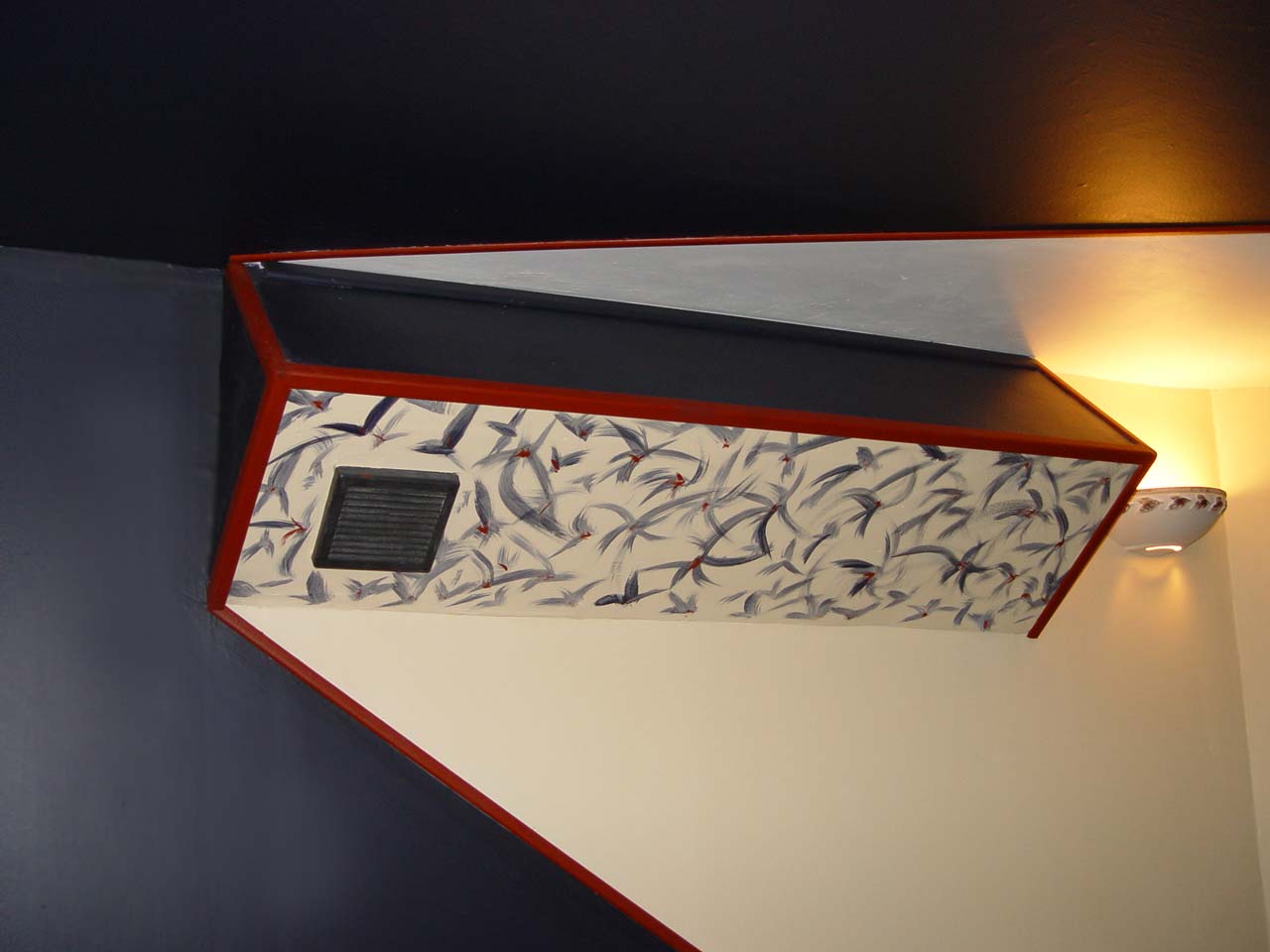

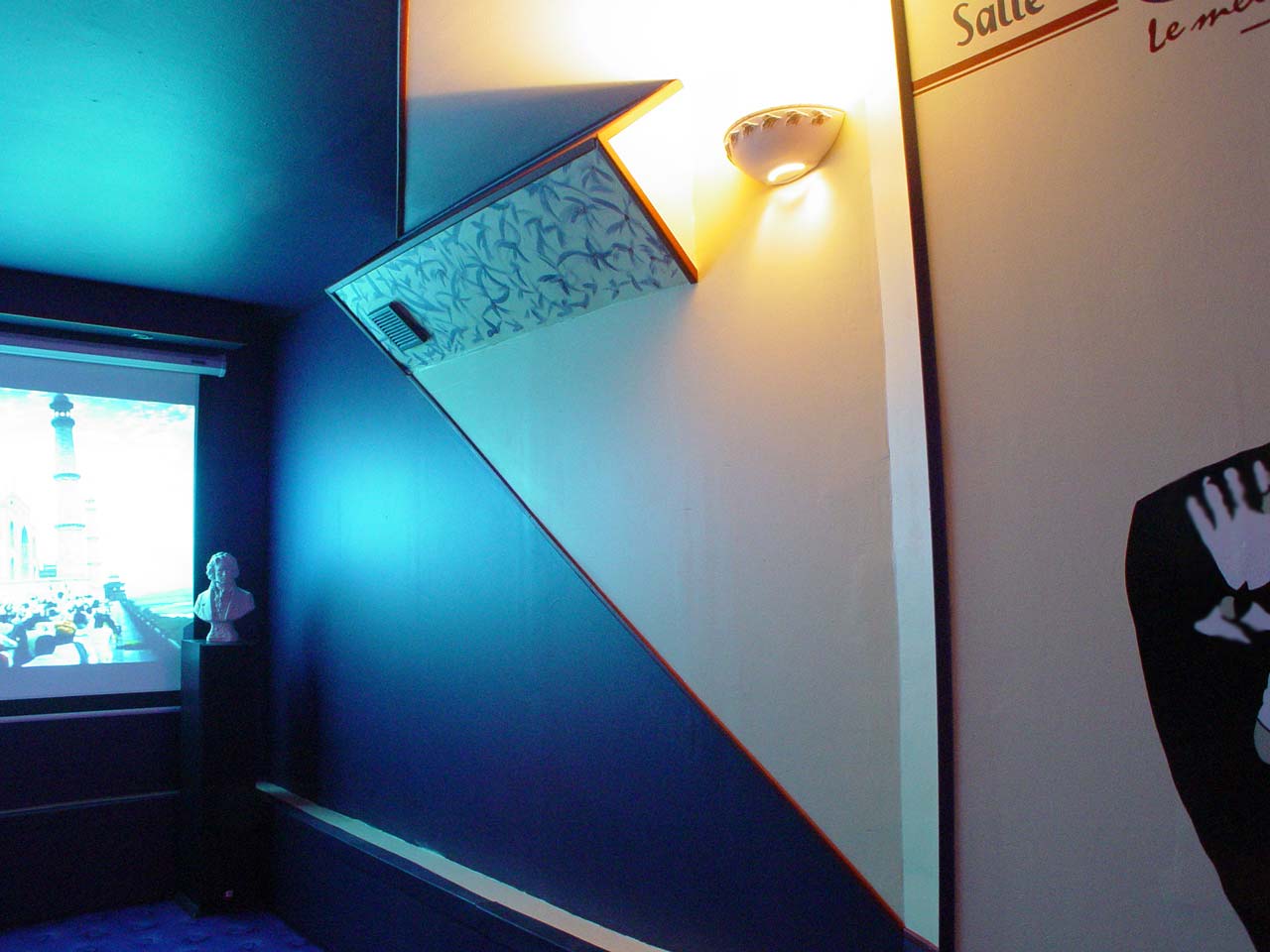

Voici
la chicane qui évite la sortie du son vers l'extérieur. |
Sous
un autre angle, la chicane passe bien dans le décor |
LA DECO :
Ca se passe de commentaires car il suffit de matter les photos suivantes et
comme je le dis, c'est une histoire de gout :-)
Le coup du néon a considérablement flashé les gens qui
sont venus visiter, ca ressort les affiches et TOMB RAIDER....hum excellent...
Un coup de chapeau également à MICHEL qui a peint le nom de
la salle et les 3 personnages sur le mur, un travail de titan et magnifiquement
dédié à une salle de cinéma.
D'ailleurs, si vous êtes de la région rouennaise, contactez moi
à eddymoi@free.fr il se fera un plaisir de vous réaliser n'importe
quel dessin ;-)
Tiens je parlais du tableau de TOMB RAIDER ? oui l'installation de la VMC
est cachée derrière ce tableau avec un panneau de BA13, 5cm
de laine de verre, une planche vissée au mur d'agglo (sortie de cave
condamnée) + 10cm de laine de roche :-) de plus, j'ai acheté
des tuyaux VMC de laine de verre perforés et le son meurt à
l'intérieur et ne sort pas vers l'extérieur
 |
 |

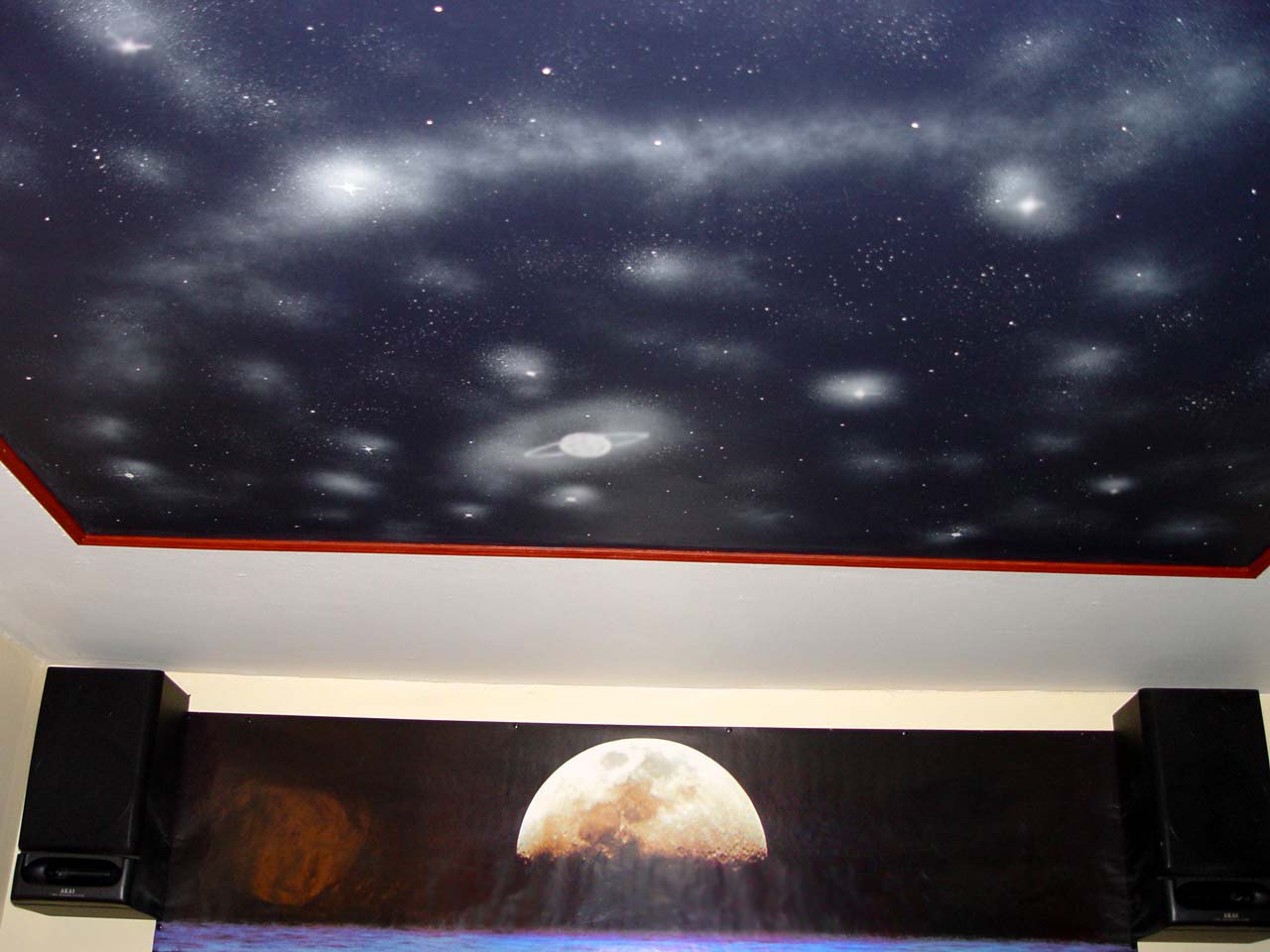

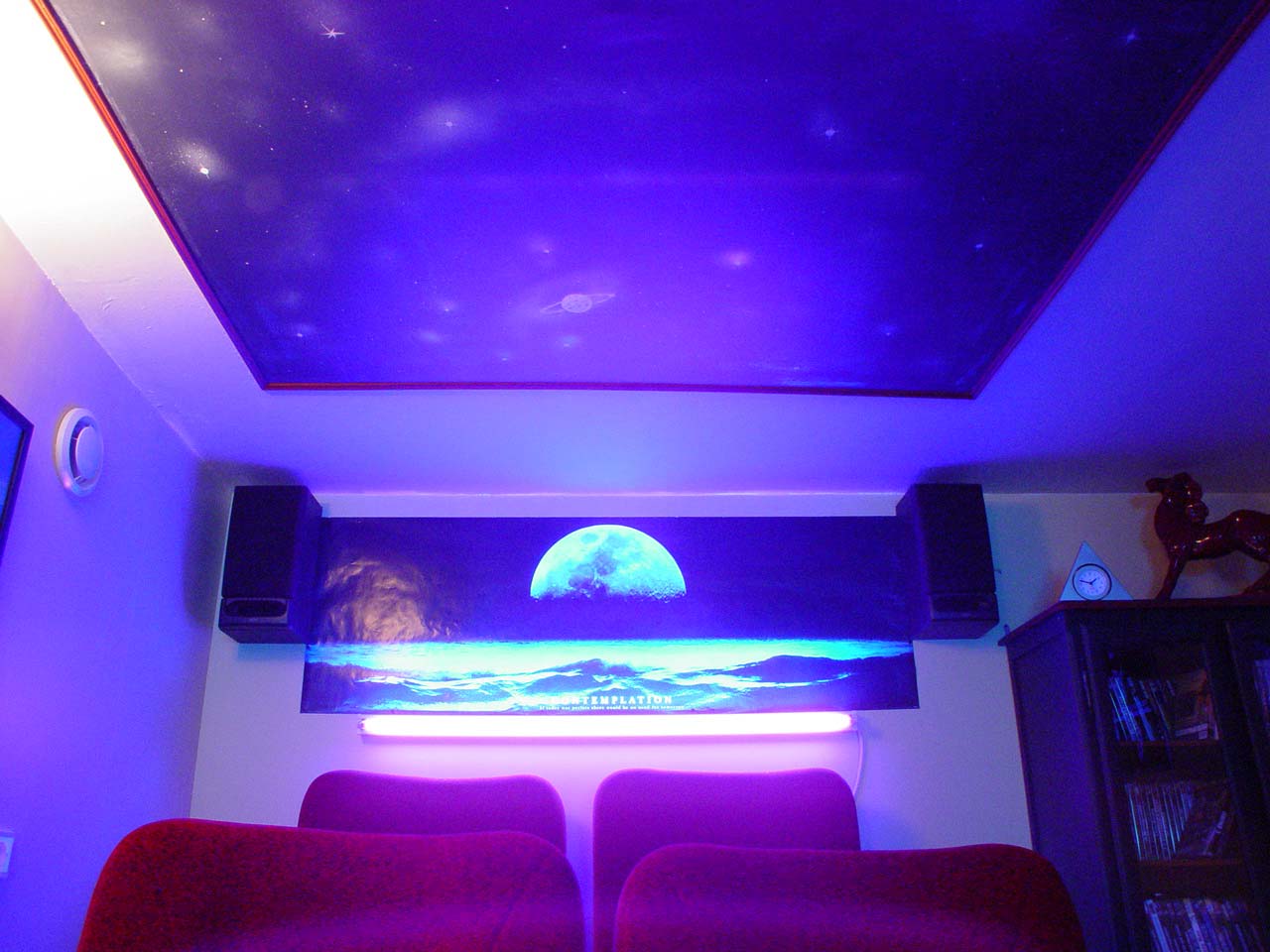

Décor
voie lactée au dessus des fauteuils |

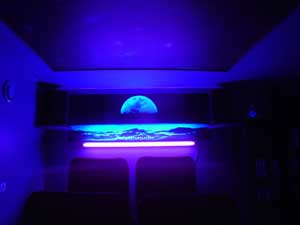

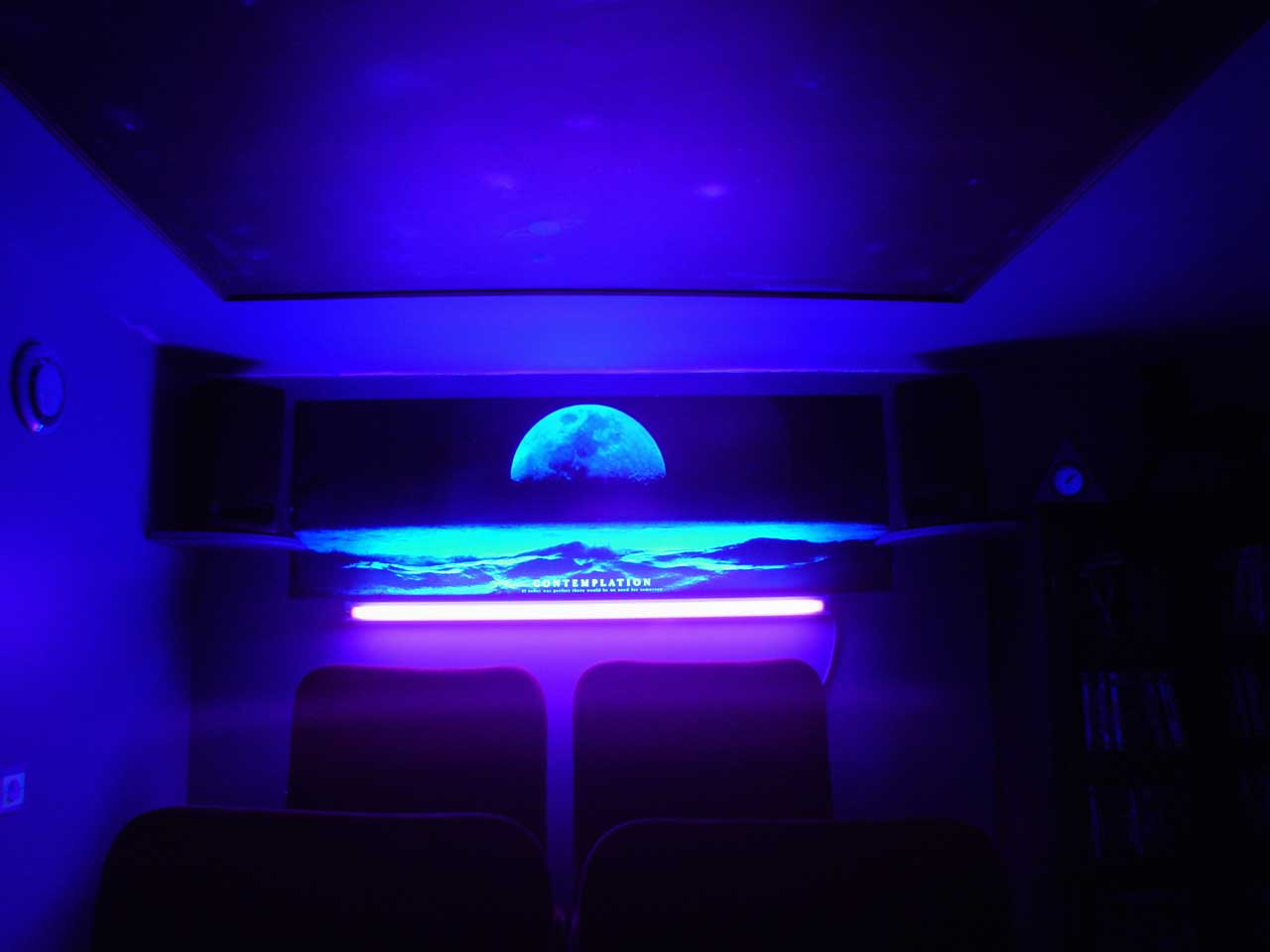

et
derrière, un poster lunaire avec un néon "noir",
résultat assuré ;-) |
 |
 |

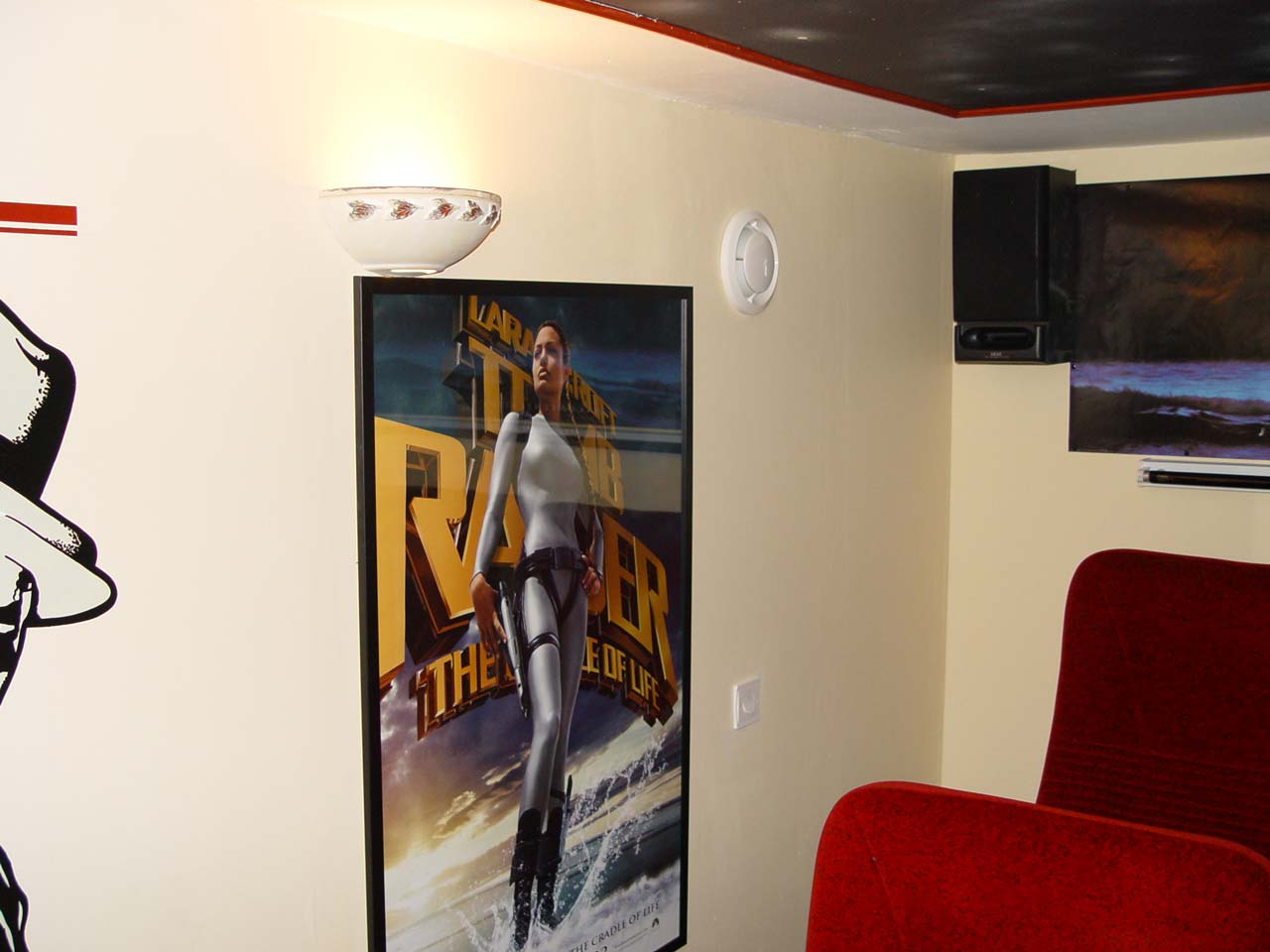

Caché
derrière l'affiche originale de TOMB RAIDER, la porte d'accès
à la VMC |

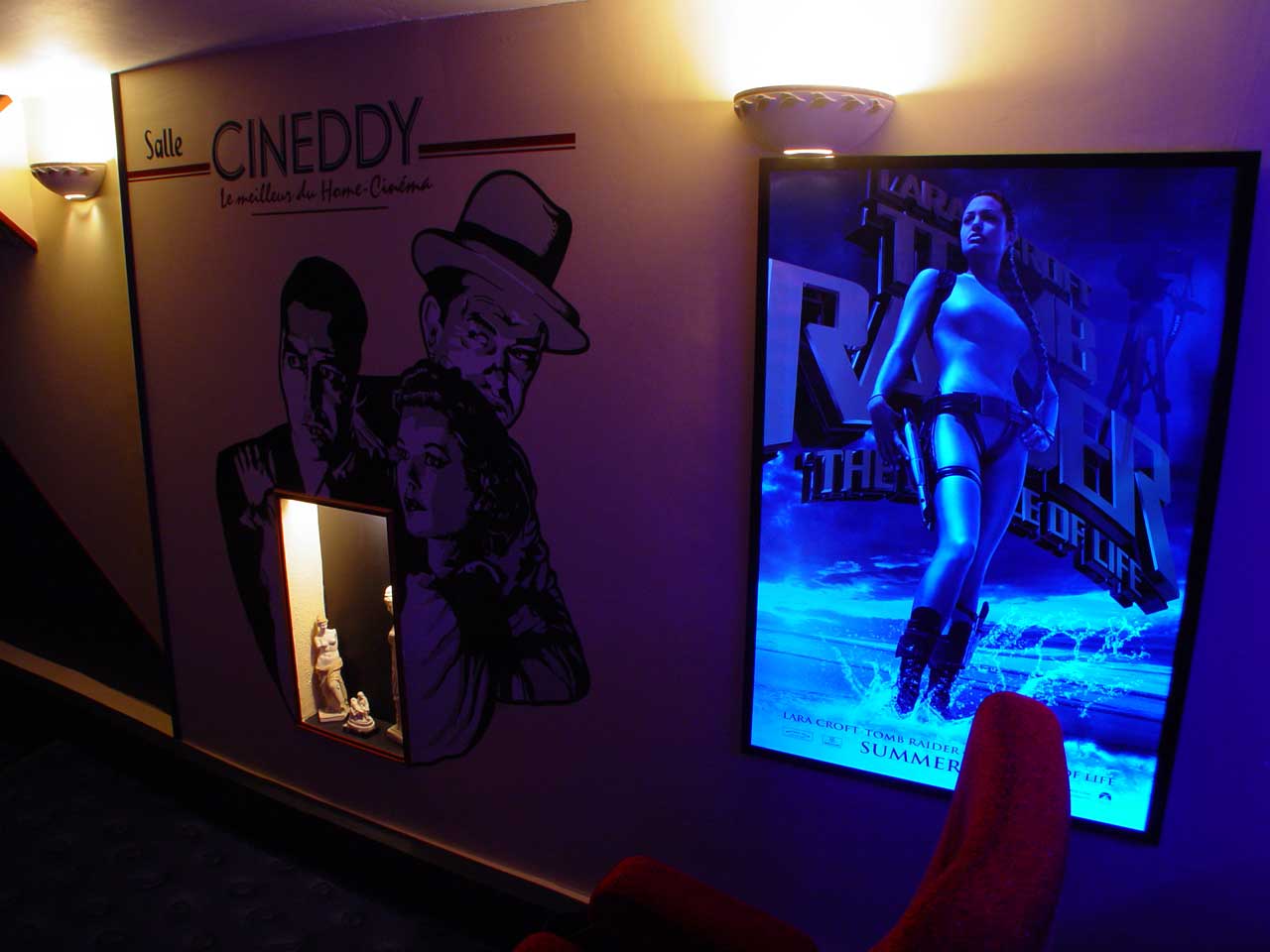

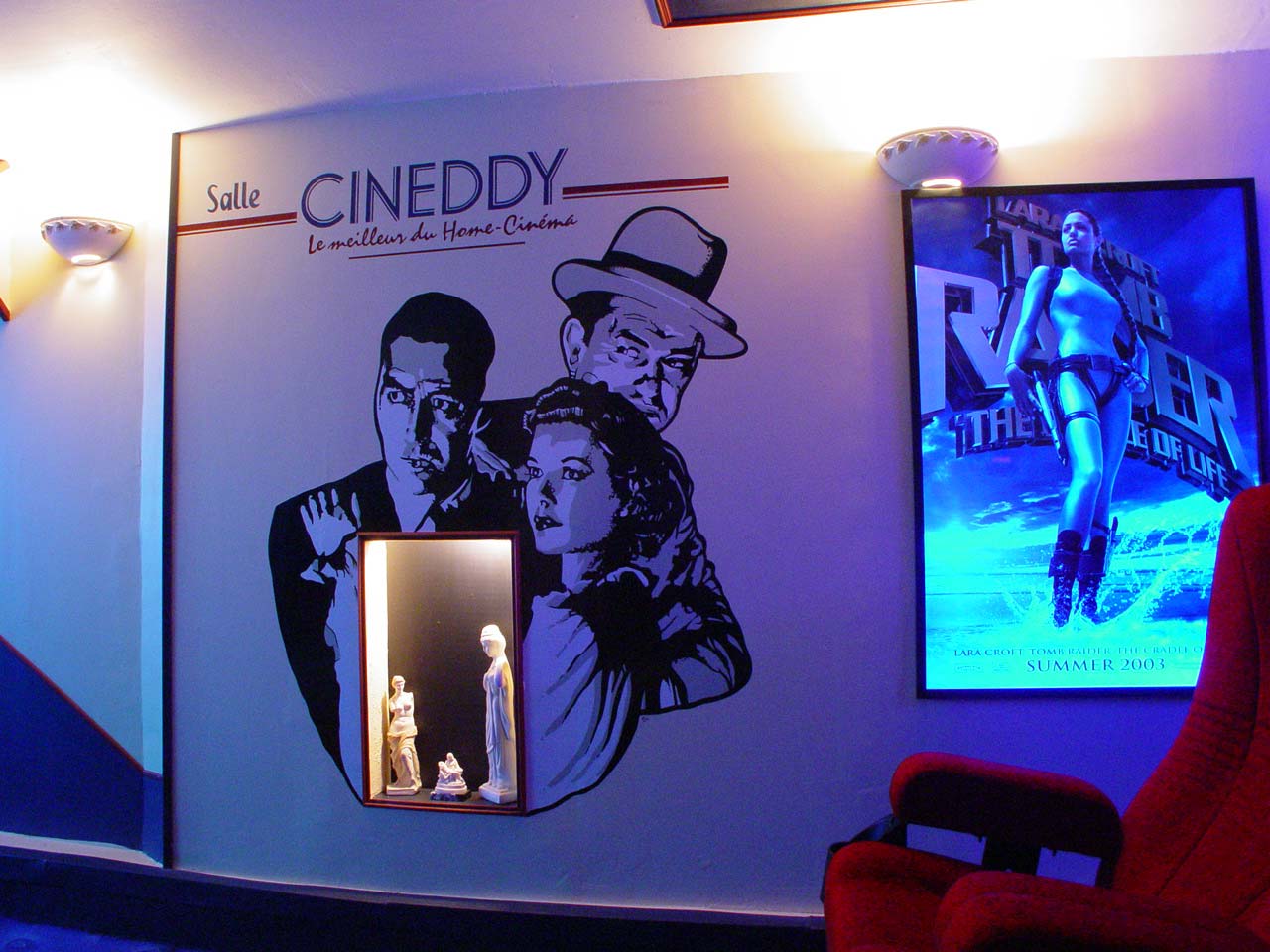

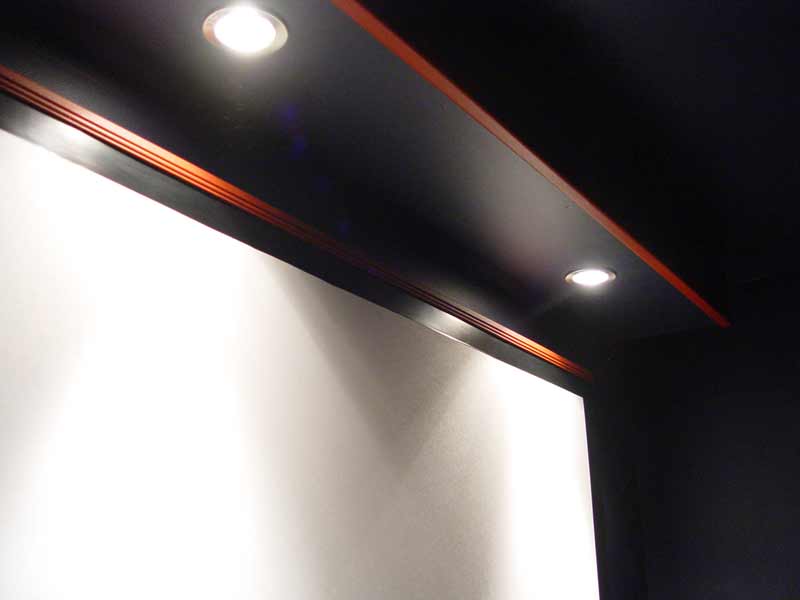

Le
dessin de Michel peint sur le mur avec le nom de la salle et une corniche
éclairée |
LE MATOS :
2011 : Achat pour le remplacement de mon SANYO Z1, je passe en FULL HD (1080) avec le SANYO PLV-Z800
2010 : Deux nouveautés cette année, l'installation d'une table de mixage pour le Karaoké et l'achat de deux micros SHURE pour une qualité optimum. Grande nouveauté également, l'acquisition de 5 enceintes DAVIS pour un son homogène.
2009 :

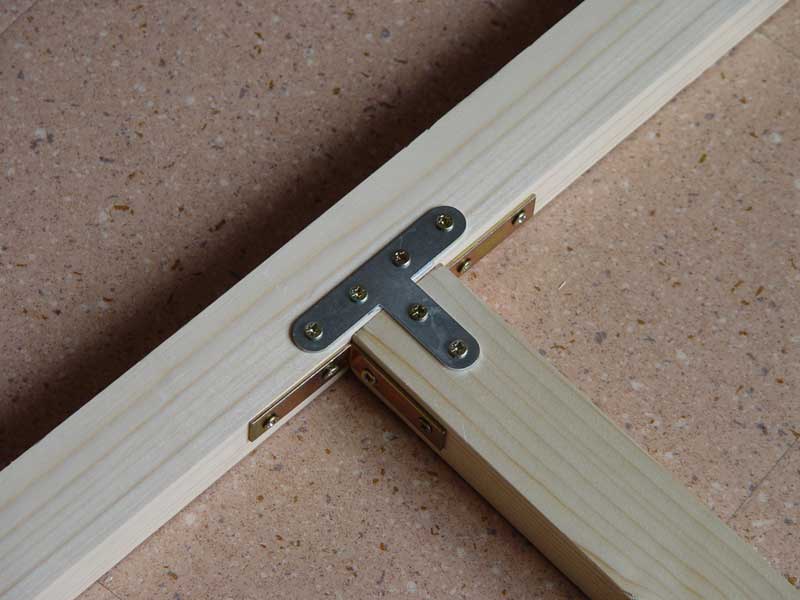

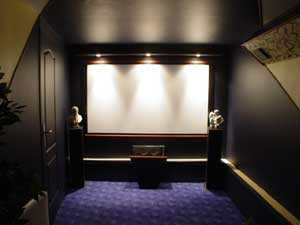

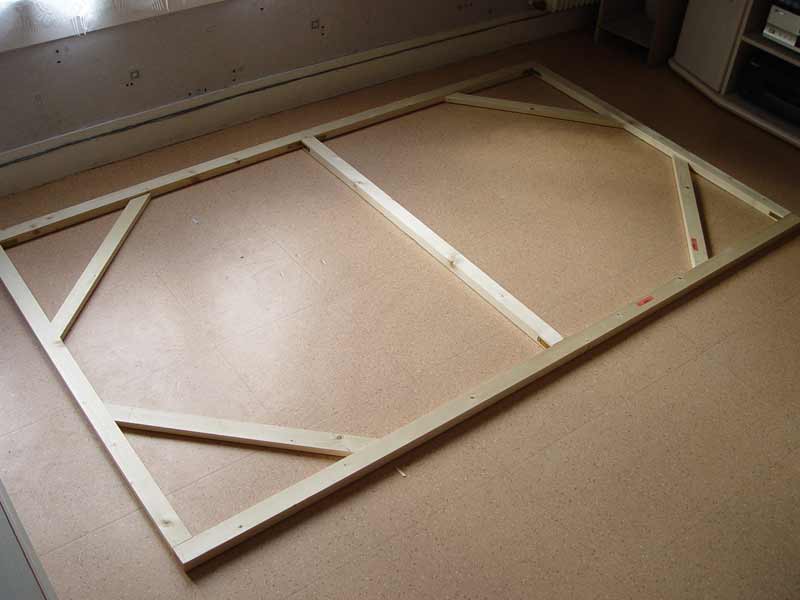

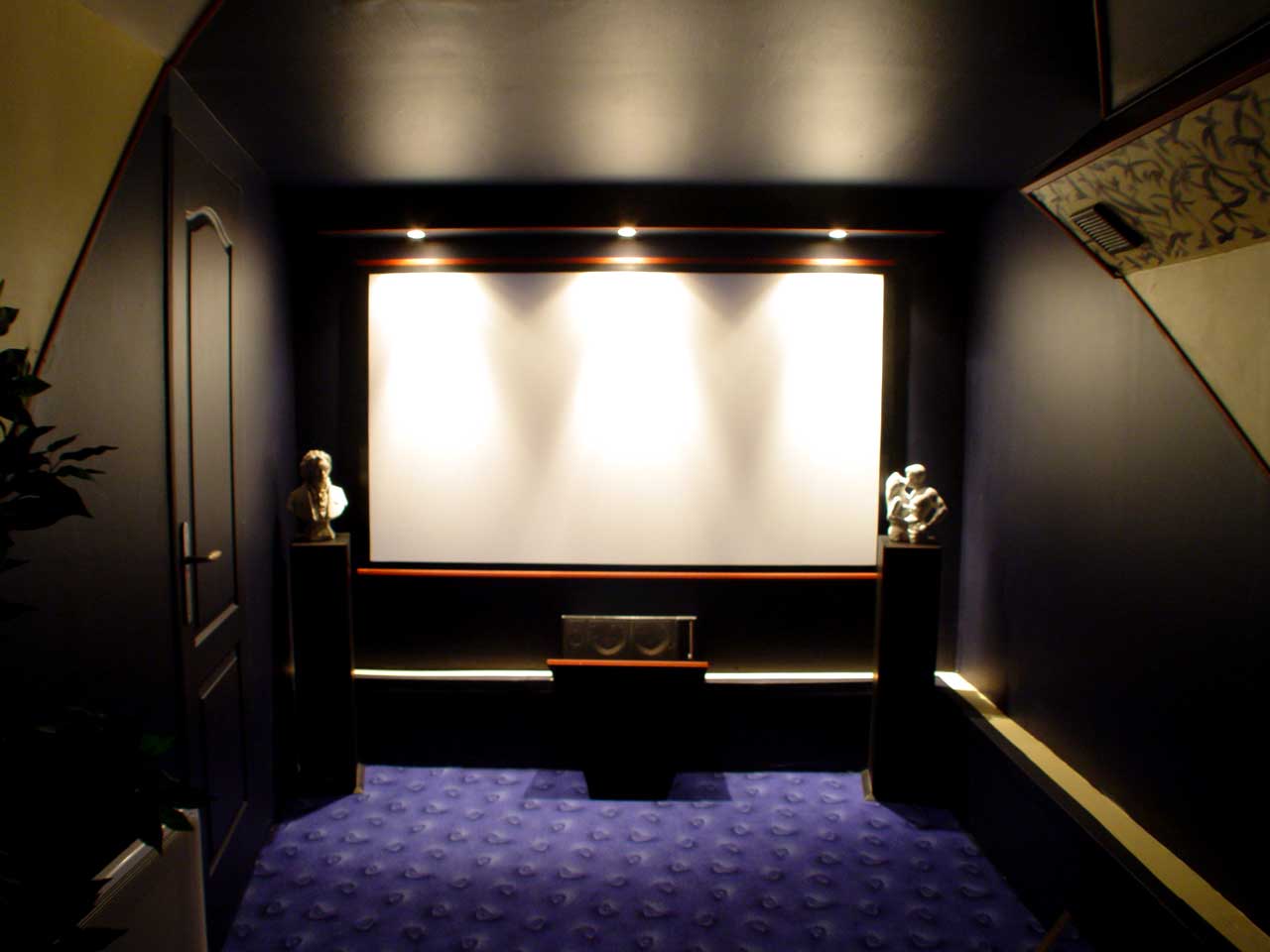

En ce qui concerne l'écran,
vous avez surement lu les mises à jour et vous n'êtes donc pas
sans savoir que l'écran n'est plus un dérouleur DALITE mais
un écran "Maison" qui tient parfaitement la route pour l'instant
:-). J'ai privilégié le 16/9 car les DVD sont quasiments tous
dans ce type de format et au pire, en 4/3, le projo permet de zoomer sur la
totalité de l'écran donc pour moi ce n'est pas un problème.
2008 : J'ai décidé de me munir chez LEROY MERLIN pour le système
d'éclairage. J'ai acheté une télécommande EXTEL
avec les transmetteurs VARIATEUR qui me permet d'ouvrir et contrôler
l'intensité des éclairages dans toute ma pièce (les 3
spots halogène sur l'écran, les appliques et la corniche, le
spot rouge situé derrière le matos...) et également d'un
transmetteur MARCHE/ARRET qui contrôle le néon noir derrière
les fauteuils. Tout ça est relié sur la télécommande
SANS FILS pour un prix hyper attractif, attention !! on devient vite fainéant
;-) !!
- Vidéo projecteur SANYO PLV Z800 (remplacement du SANYO PLV-Z1)
- BLU-RAY TOSHIBA (remplacement du HARMAN KARDON DVD25 PAL PROGRESSIF)
- DENON 2803
- PC FIXE pour les Karaokés + table de mixage
- Pack Enceintes DAVIS Acoustics (2 matissse + 2 Duffy + centrale Davis) Boomer en Kevlar
- Caisson ENERGY S10.02
- 4 fauteuils de cinéma ORAY
 |
 |
 Cliques !! |

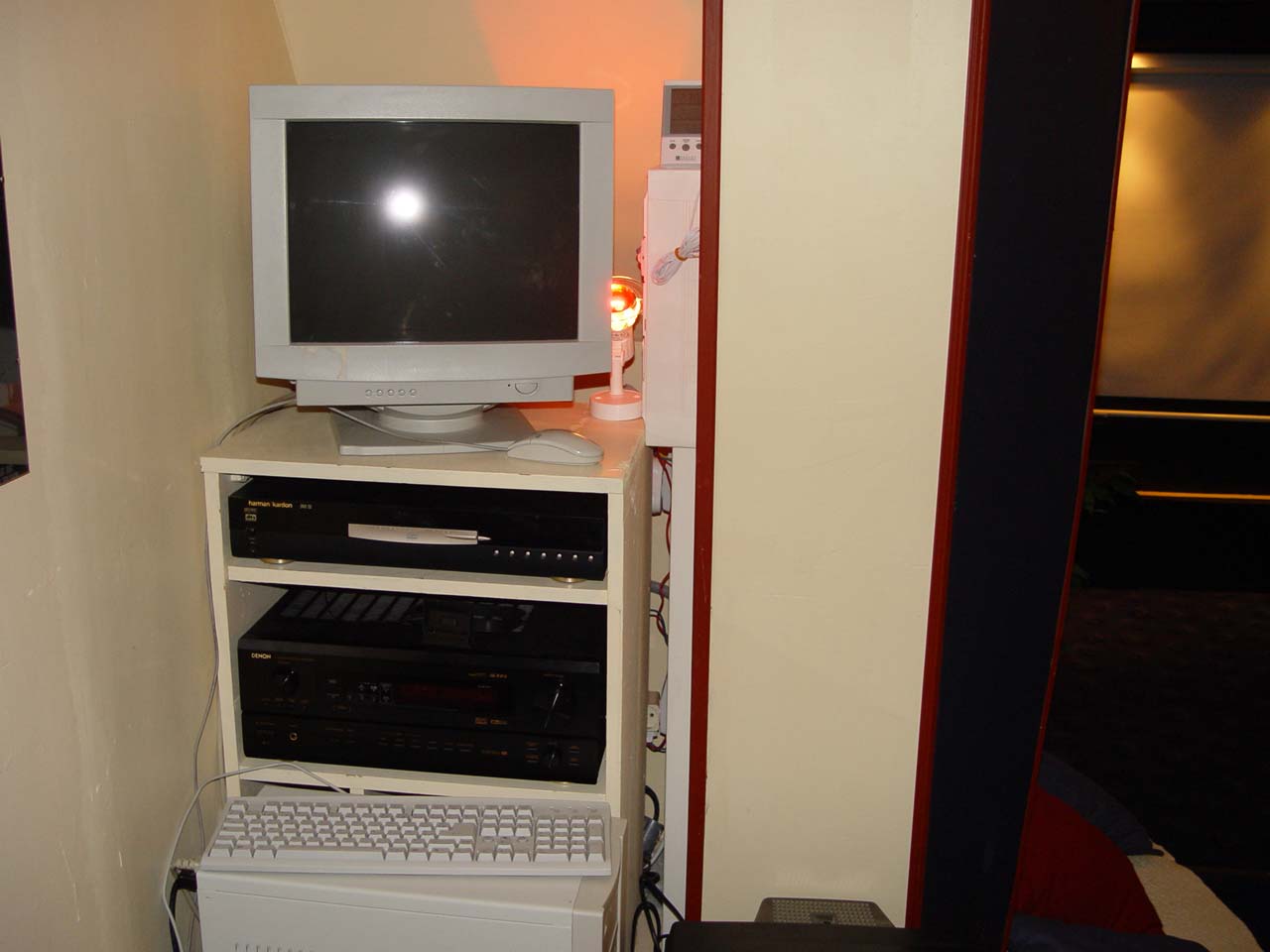

le
matos dans le recoin |

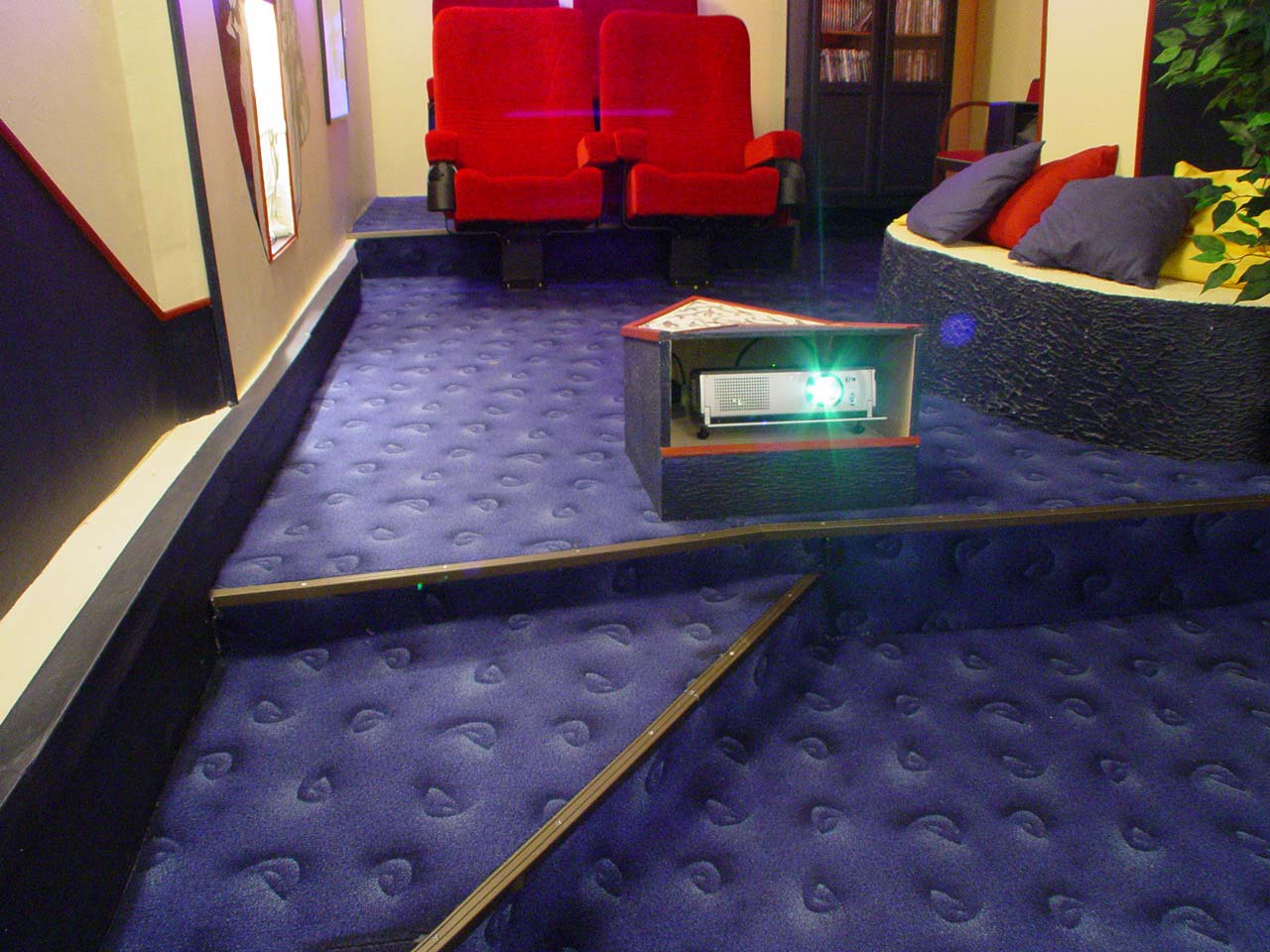

le
SANYO Z1 dans un caisson MADE IN REMY au centre de la pièce |

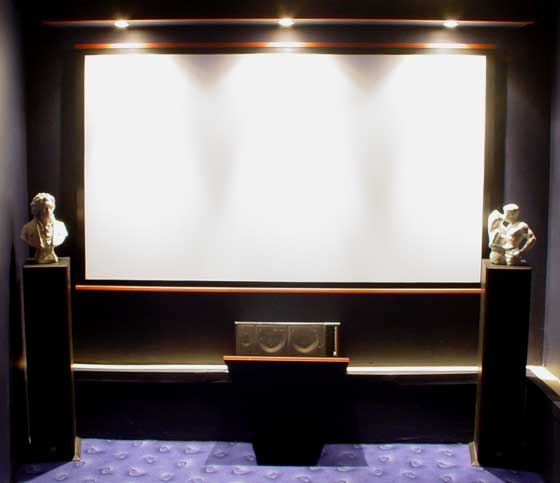

Voilà, vous savez tout sur mon projet et voici quelques photos de ma
salle qui offre un excellent confort, une aération digne de ce nom
et un résultat d'écoute et de qualité d'image très
sympathique....
Je conseille maintenant à tous de se lancer si vous avez l'âme
d'un passionné et surtout d'un bricoleur car c'est vraiment merveilleux
ce que l'on ressens et surtout, ne sous-estimez jamais l'isolation accoustique,
je suis vraiment heureux car hier soir jusqu'à 2h45 du mat, j'ai écouté
GLADIATOR relativement fort sans que ma femme et mes enfants ni même
mes voisins m'entendent ! A méditer...
 |
 |
 |
 |
 |
 |
PLUS DE PHOTOS ?
 |

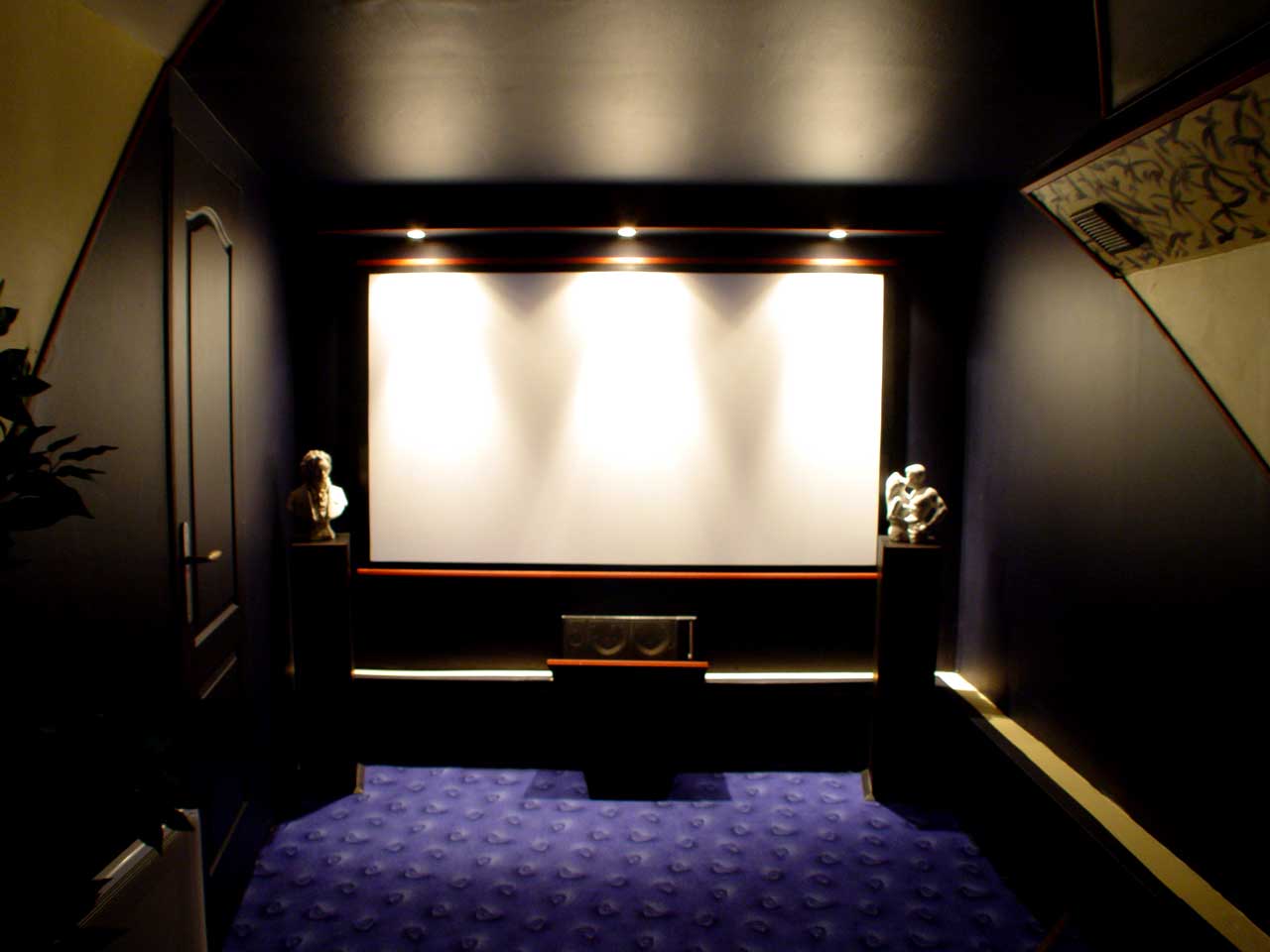

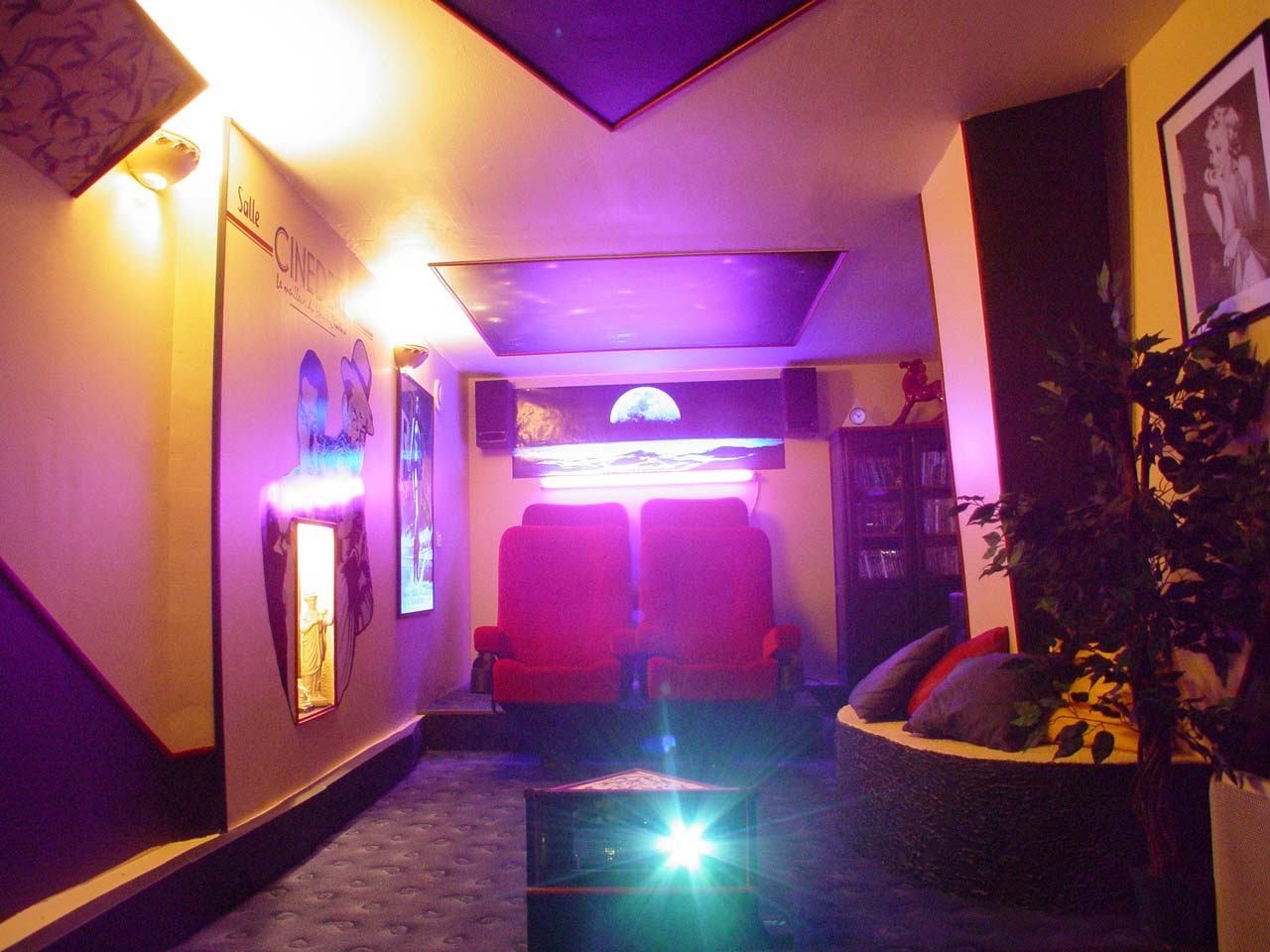

Voici
la salle avec le néon fluo et un léger éclairage
mural |
 |
La
peinture réalisée par Michel mon voisin avec la corniche
éclairée |
 |

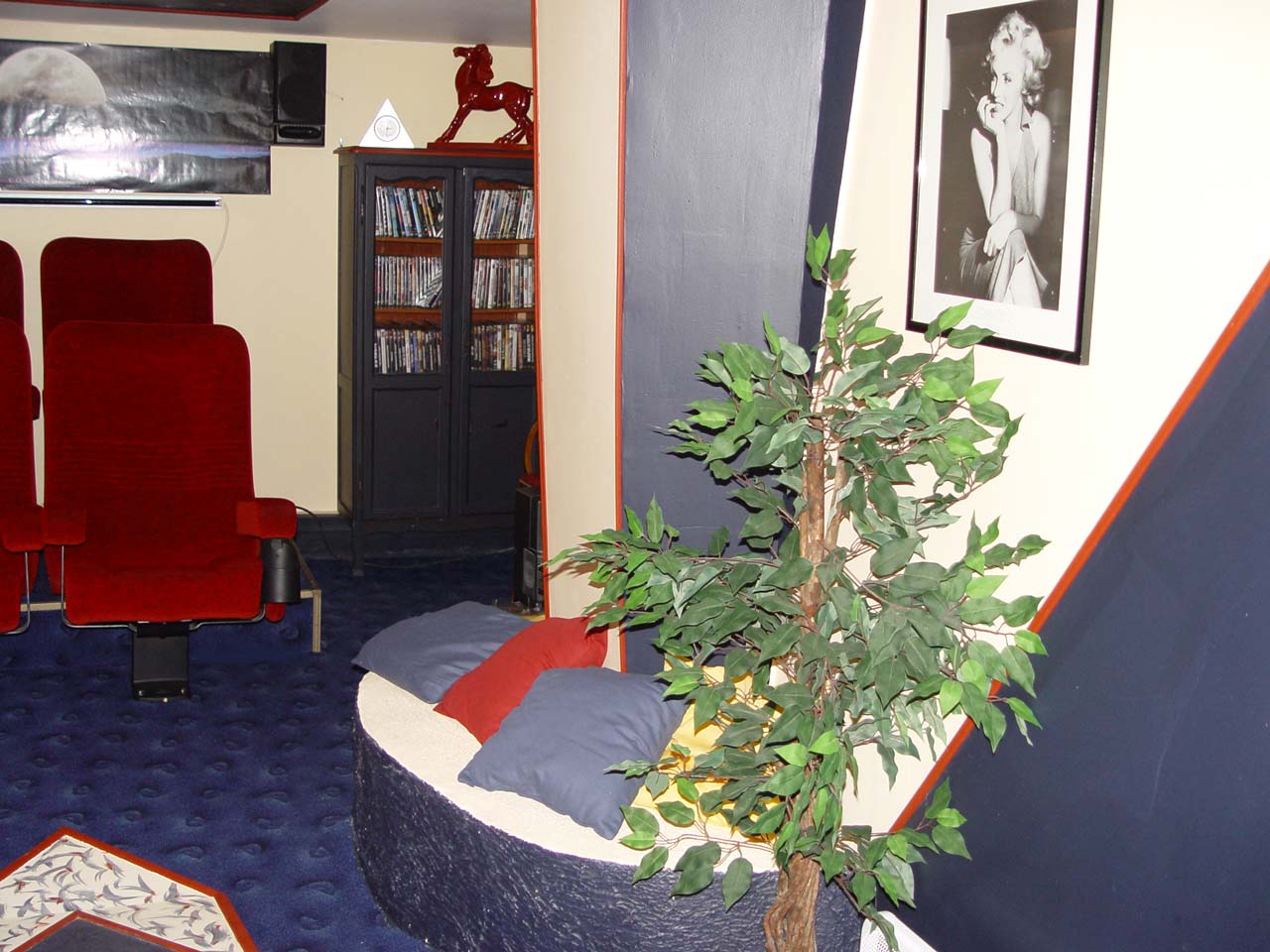

Le
banc et coussins à hauteur du projecteur |
 |

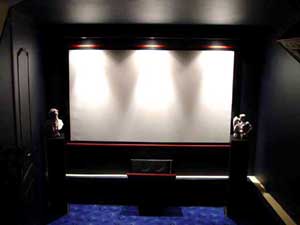

Néon
fluo en baisse intensité lumineuse lors d'une projection, le
bleu du poster du fond ressort incroyablement... |
 |

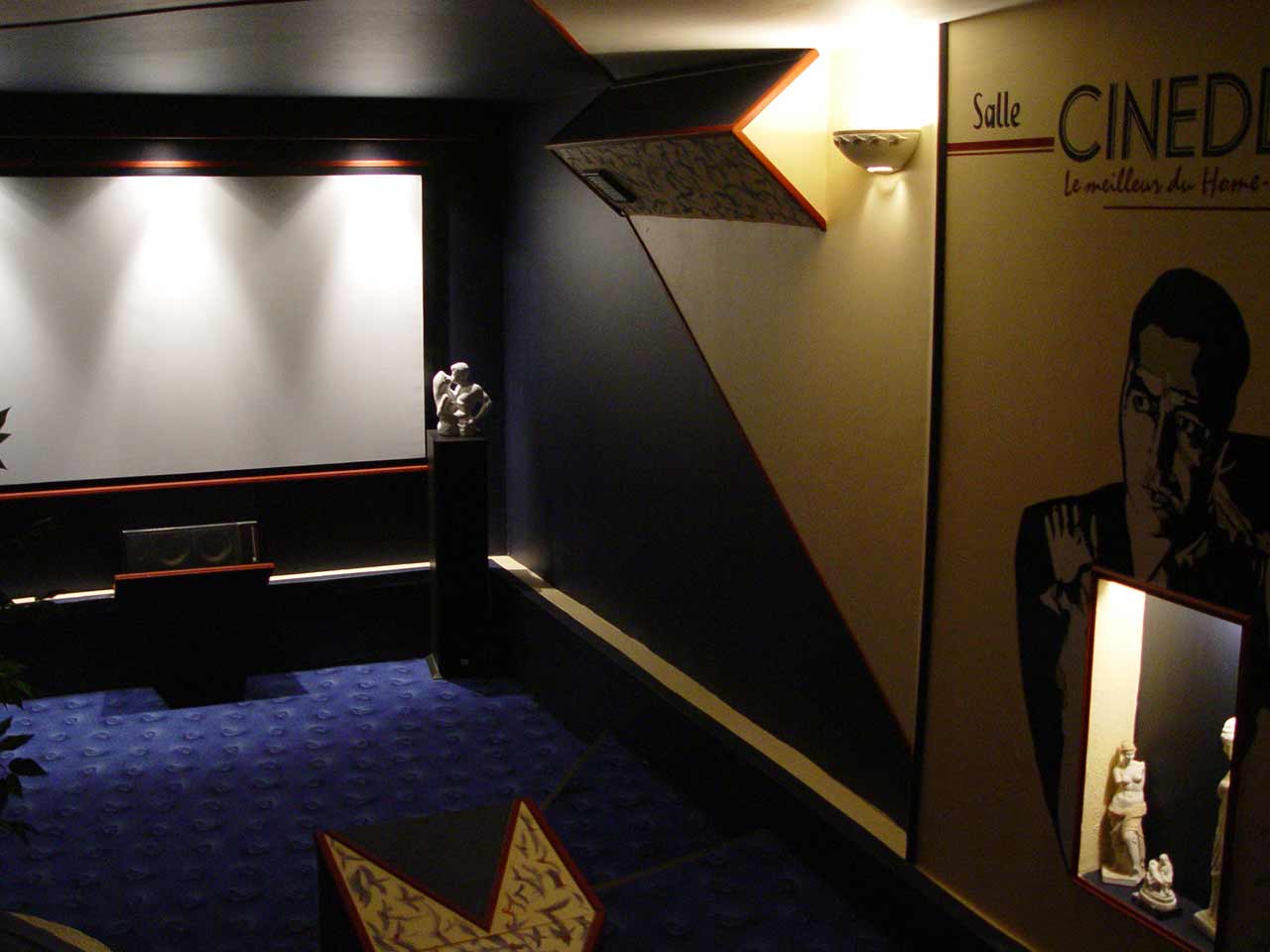

Vu
de biais sur la peinture et le cadre de TOMB RAIDER qui camoufle la
trappe où se trouve le système d'aération |
 |
Les
quatre fauteuils de cinéma ORAY décalés en hauteur
par un podium de 20cm pour ne pas gêner la visibilité des
spectateurs à l'arrière |
 |
Ma
femme et moi sur l'enceinte :-) oups si j'avais de tels abdos je serais
l'homme le plus comblé ;-) |
 |
Ma
collection de DVD. |
